HEAT-JAKET容器保温控制方案
展示图片1
  • HEAT-JAKET容器保温控制方案

  • 型号 :
l、加热体采用镍铬合金丝,发热快,热效率高,使用寿命长。 2、防潮化硅橡胶与无碱玻璃纤维双重绝缘,使加热器绝缘性能更加可靠。 3、铝板辅助加热及散热,使加热器的热效率提高,并延长其使用寿命。 4、外形美观,安装方便。

详细介绍

加热方案

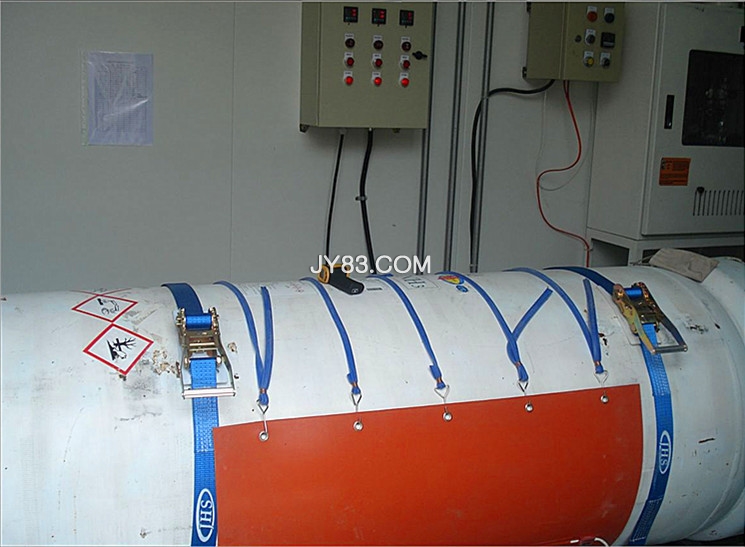

系统采用硅橡胶电加热器,外加隔热套进行保温。加热分上中下三段加热控制,以保证钢瓶温度均匀。

RDB型硅橡胶加热器可用于管道、罐体、柜体、箱体的加热与保温。该加热器具有以下特点:

(1)加热体采用镍铬合金丝,发热快,热效率高,使用寿命长。

(2)防潮化硅橡胶与无碱玻璃纤维双重绝缘,使加热器绝缘性能更加可靠。

(3)铝板辅助加热及散热,使加热器的热效率提高,并延长其使用寿命。

(4)外形美观,安装方便。

加热器主要技术参数

额定电压:220V                 介电强度:2000V/min

绝缘电阻 >50MΩ               绝缘材料(硅橡胶)耐温:-60℃~ +250℃

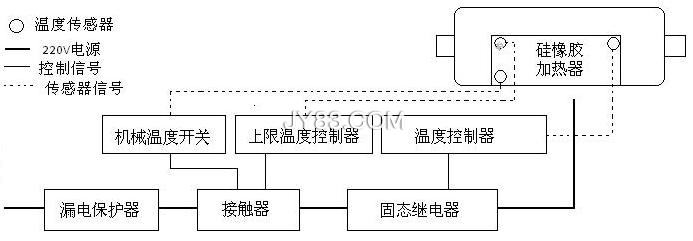

系统工作原理图

加热系统工作原理示意图如下图所示





HEAT-JAKET容器保温控制系统设计计算

已知条件及系统要求:

NH3最大流量:150SLM (氨气物理特性:ρ=0.780g/l,0℃下);

汽化潜热 r =1263.2kJ/kg,比热cp1l=4.8kJ/kgK);

升温要求:在-10℃的环境温度下,使钢瓶的保温提高到25℃, 所需时间<10小时;

保温要求:25±5℃                         液态氨质量:230(kg);

钢瓶质量:550(kg)                          钢瓶容积:440(L);

导热系数λ-22(W/m℃)
